●MEAN WELL（ミンウェル）社製スイッチング電源HLG-40H-12,HLG-40H-24,その他のHLG-40H-のモデル・タイプ（ブランク、A、B）は、定電圧出力LED照明用スイッチング電源としてさまざまなLEDライティングにおいて活躍します。防塵防水規格IP65・IP67、PSE取得、各種安全規格取得、高調波電流規制対応と安全面においても安心してお使いいただけます。埃の多い環境や結露の発生する環境でのご使用の場合にも防塵防水電源は力を発揮いたします。
ご使用用途によりBlankタイプ、Aタイプ（電流・電圧アジャストタイプ）から選択いただけます。

●日本国内でのMEAN WELL社製 LED照明用の＜PSE＞電源は、LPFシリーズのブランクタイプ、HLGシリーズのブランクタイプ・Aタイプ、（Bタイプ、ABタイプはモデルにより異なります）XLGシリーズのみになります。
※XLGシリーズは、モデルにより入力電圧がAC100V以上の仕様となっており、入力がAC100V未満の場合はメーカー保証対象外となりますのでご注意願います。
●弊社取扱いMEAN WELL社製＜PSE＞電源は、国内正規輸入-経済産業局承認製品です。

HLG-40H- シリーズ　＜PSE＞

タイプ	品　番	出力電圧	最大出力
ブランクタイプ IP67	HLG-40H-12	DC12V	39.96W
	HLG-40H-15	DC15V	40.05W
	HLG-40H-20	DC20V	40W
	HLG-40H-24	DC24V	40.08W
	HLG-40H-30	DC30V	40.2W
	HLG-40H-36	DC36V	40.32W
	HLG-40H-42	DC42V	40.32W
	HLG-40H-48	DC48V	40.32W
	HLG-40H-54	DC54V	40.5W

Aタイプ (出力電圧電流調整機能付) IP65	HLG-40H-12A	DC12V	39.96W
	HLG-40H-15A	DC15V	40.05W
	HLG-40H-20A	DC20V	40W
	HLG-40H-24A	DC24V	40.08W
	HLG-40H-30A	DC30V	40.2W
	HLG-40H-36A	DC36V	40.32W
	HLG-40H-42A	DC42V	40.32W
	HLG-40H-48A	DC48V	40.32W
	HLG-40H-54A	DC54V	40.5W

※各タイプは、電気用品安全法の改正に伴い<PSE>対応タイプが変わります。別途お問合せください。

MEAN WELL　LED照明用定電圧出力スイッチング電源

MEAN WELL

HLG-40H シリーズ　（ブランクタイプ）

IP67　PSE
MEAN WELL電源正規品,HLG-40H-12,A,AB,HLG-40H-24,A,AB,

※イメージ画像

■HLG-40H シリーズ仕様

モデル		HLG-40H-12	HLG-40H-15	HLG-40H-20	HLG-40H-24	HLG-40H-30	HLG-40H-36	HLG-40H-42	HLG-40H-48	HLG-40H-54
出力	出力電圧 (DC)	12V	15V	20V	24V	30V	36V	42V	48V	54V
	定電流領域	7.2~12V	9~15V	12~20V	14.4~24V	18~30V	21.6~36V	25.2~42V	28.8~48V	32.4~54V
	定格電流	3.33A	2.67A	2A	1.67A	1.34A	1.12A	0.96A	0.84A	0.75A
	定格電力	39.96W	40.05W	40W	40.08W	40.2W	40.32W	40.32W	40.32W	40.5W
	リップルノイズ(最大)	150mVp-p	150mVp-p	150mVp-p	200mVp-p	200mVp-p	200mVp-p	200mVp-p	300mVp-p	300mVp-p
	電圧交差	±2.5%	±2.0%	±1.0%	±1.0%	±1.0%	±1.0%	±1.0%	±1.0%	±1.0%
	入力電圧変動安定度	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%
	負荷変動安定度	±2.0%	±1.5%	±1.0%	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%
	起動時間	500ms,80ms/115VAC 500ms,80ms/230VAC
	保持時間 (Typ.)	16ms/115VAC,230VAC
入力	電圧	90~305VAC 127~431VDC
	周波数	47~63Hz
	力率 (Typ.)	PF≧0.98/115VAC,PF≧0.95/230VAC　(最大出力時）
	効率 (Typ.)	86.5%	86.5%	88%	88%	88.5%	88.5%	88.5%	89.5%	89.5%
	電流 (Typ.)	0.43A/115VAC 0.24A/230VAC
	突入電流 (Typ.)	コールドスタート時 50A (230VAC)
	漏洩電流	<0.75mA/277VAC
保護機能	過電流	95~108%　自動復帰
	短絡	自動復帰
	過電圧	15~21V	18~24V	23~30V	28~35V	35~43V	41~49V	48~58V	54~65V	59~68V
	過電圧	入力再投入で復帰
	過温度	温度低下後入力再投入で復帰
動作環境	動作温度	Tcase= -40~ +80℃　※直射日光が当たらないこと
	最大ケース温度	Tcase= +80℃
	動作湿度	20~95%　(結露無きこと)
	保存温・湿度	-40~ +80℃,10~95%RH　(結露無きこと)
	耐振動	10~500Hz,5G 12分/１サイクル X,Y,Z各方向 72分
適応規格	安全規格	J61347-1, J61347-2-13
	耐電圧	入力-出力間:3.75KVAC 入力-FG間:2KVAC 出力-FG間:1.5KVAC
	絶縁抵抗	入力-出力間、入力-FG間、出力-FG間：100MΩ/500VDC/25℃/70%RH
	EMC EMISSION	J55015,CISPR15,EN61000-3-2 クラス C（＠load≧60%）;EN61000-3-3
	EMC IMMUNITY	EN61000-4-2,3,4,5,6,8,11;EN61547,EN55024, (surge immunity Line-Earth 4KV,Line-Line 2KV)
	防塵防水	IP67
その他	MTBF	336.5K hrs min MIL-HDBK-217F(25℃)
	外形サイズ	171×61.5×36.8mm
	質量	730g

※仕様は改良のため予告なく変更する場合があります。

■外形図

　Blankタイプ

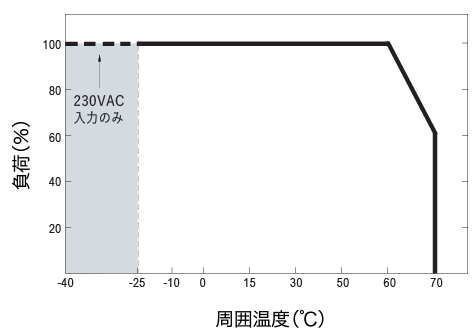

■出力ディレーティング

■最大ケース温度（tc）

■設置に関して

①水などに濡れないように設置してください
②BOXまたはカバー内などに設置する場合は、通気性（放熱）を十分考慮の上設置ください
③周囲に熱源や電源等が有る場合は、100mm~150mm以上の間隔を空け熱が籠らないように設置してください。
④電源本体は、必ずネジなどで固定してください

MEAN WELL　LED照明用定電圧出力スイッチング電源

MEAN WELL

HLG-40H-A シリーズ　（電流電圧調整タイプ）

IP65　PSE

■HLG-40H-A シリーズ仕様

モデル		HLG-40H-12A	HLG-40H-15A	HLG-40H-20A	HLG-40H-24A	HLG-40H-30A	HLG-40H-36A	HLG-40H-42A	HLG-40H-48A	HLG-40H-54A
出力	出力電圧 (DC)	12V	15V	20V	24V	30V	36V	42V	48V	54V
	定電流領域	7.2~12V	9~15V	12~20V	14.4~24V	18~30V	21.6~36V	25.2~42V	28.8~48V	32.4~54V
	定格電流	3.33A	2.67A	2A	1.67A	1.34A	1.12A	0.96A	0.84A	0.75A
	定格電力	39.96W	40.05W	40W	40.08W	40.2W	40.32W	40.32W	40.32W	40.5W
	リップルノイズ(最大)	150mVp-p	150mVp-p	150mVp-p	200mVp-p	200mVp-p	200mVp-p	200mVp-p	300mVp-p	300mVp-p
	電圧調整範囲	10.8~13.5V	13.5~17V	17~22V	22~27V	27~33V	33~40V	40~46V	44~53V	49~58V
	電流調整範囲	2~3.33A	1.6~2.67A	1.2~2A	1~1.67A	0.8~1.34A	0.67~1.12A	0.58~0.96A	0.5~0.84A	0.45~0.75A
	電圧交差	±2.5%	±2.0%	±1.0%	±1.0%	±1.0%	±1.0%	±1.0%	±1.0%	±1.0%
	入力電圧変動安定度	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%
	負荷変動安定度	±2.0%	±1.5%	±1.0%	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%
	起動時間	500ms,80ms/115VAC 500ms,80ms/230VAC
	保持時間 (Typ.)	16ms/115VAC,230VAC
入力	電圧	90~305VAC 127~431VDC
	周波数	47~63Hz
	力率 (Typ.)	PF≧0.98/115VAC,PF≧0.95/230VAC　(最大出力時）
	効率 (Typ.)	86.5%	86.5%	88%	88%	88.5%	88.5%	88.5%	89.5%	89.5%
	電流 (Typ.)	0.43A/115VAC 0.24A/230VAC
	突入電流 (Typ.)	コールドスタート時 50A (230VAC)
	漏洩電流	<0.75mA/277VAC
保護機能	過電流	95~108%　自動復帰
	短絡	自動復帰
	過電圧	15~21V	18~24V	23~30V	28~35V	35~43V	41~49V	48~58V	54~65V	59~68V
	過電圧	入力再投入で復帰
	過温度	温度低下後入力再投入で復帰
動作環境	動作温度	Tcase= -40~ +80℃　※直射日光が当たらないこと
	最大ケース温度	Tcase= +80℃
	動作湿度	20~95%　(結露無きこと)
	保存温・湿度	-40~ +80℃,10~95%RH　(結露無きこと)
	耐振動	10~500Hz,5G 12分/１サイクル X,Y,Z各方向 72分
適応規格	安全規格	J61347-1, J61347-2-13
	耐電圧	入力-出力間:3.75KVAC 入力-FG間:2KVAC 出力-FG間:1.5KVAC
	絶縁抵抗	入力-出力間、入力-FG間、出力-FG間：100MΩ/500VDC/25℃/70%RH
	EMC EMISSION	J55015,CISPR15,EN61000-3-2 クラス C（＠load≧60%）;EN61000-3-3
	EMC IMMUNITY	EN61000-4-2,3,4,5,6,8,11;EN61547,EN55024, (surge immunity Line-Earth 4KV,Line-Line 2KV)
	防塵防水	IP65
その他	MTBF	336.5K hrs min MIL-HDBK-217F(25℃)
	外形サイズ	171×61.5×36.8mm
	質量	730g

※仕様は改良のため予告なく変更する場合があります。

■外形図

　Aタイプ

■出力ディレーティング

■最大ケース温度（tc）

■設置に関して

①水などに濡れないように設置してください
②BOXまたはカバー内などに設置する場合は、通気性（放熱）を十分考慮の上設置ください
③複数台での設置は電源の間隔を十分にとり、熱の影響が無いようにしてください
④電源本体は、必ずネジなどで固定してください

LPF-16- シリーズ　＜PSE＞

モデル	品　番	出力電圧	最大出力
ブランクタイプ IP30	LPF-16-12	DC12V	16.08W
	LPF-16-15	DC15V	16.05W
	LPF-16-20	DC20V	16W
	LPF-16-24	DC24V	16.08W
	LPF-16-30	DC30V	16.2W
	LPF-16-36	DC36V	16.2W
	LPF-16-42	DC42V	16.38W
	LPF-16-48	DC48V	16.32W
	LPF-16-54	DC54V	16.2W

※標準仕様はIP30です。IP67タイプは受注生産になります。

LPF-25- シリーズ　＜PSE＞

モデル	品　番	出力電圧	最大出力
ブランクタイプ IP67	LPF-25-12	DC12V	25.2W
	LPF-25-15	DC15V	25.05W
	LPF-25-20	DC20V	25W
	LPF-25-24	DC24V	25.2W
	LPF-25-30	DC30V	25.2W
	LPF-25-36	DC36V	25.2W
	LPF-25-42	DC42V	25.2W
	LPF-25-48	DC48V	25.44W
	LPF-25-54	DC54V	25.38W

LPF-40- シリーズ　＜PSE＞

モデル	品　番	出力電圧	最大出力
ブランクタイプ IP67	LPF-40-12	DC12V	40.08W
	LPF-40-15	DC15V	40.08W
	LPF-40-20	DC20V	40W
	LPF-40-24	DC24V	40.08W
	LPF-40-30	DC30V	40.2W
	LPF-40-36	DC36V	40.32W
	LPF-40-42	DC42V	40.32W
	LPF-40-48	DC48V	40.32W
	LPF-40-54	DC54V	41.04W

LPF-60- シリーズ　＜PSE＞

モデル	品　番	出力電圧	最大出力
ブランクタイプ IP67	LPF-60-12	DC12V	60W
	LPF-60-15	DC15V	60W
	LPF-60-20	DC20V	60W
	LPF-60-24	DC24V	60W
	LPF-60-30	DC30V	60W
	LPF-60-36	DC36V	60.12W
	LPF-60-42	DC42V	60.06W
	LPF-60-48	DC48V	60W
	LPF-60-54	DC54V	60.48W

LPF-90- シリーズ　＜PSE＞

モデル	品　番	出力電圧	最大出力
ブランクタイプ IP67	LPF-90-15	DC15V	75W
	LPF-90-20	DC20V	90W
	LPF-90-24	DC24V	90W
	LPF-90-30	DC30V	90W
	LPF-90-36	DC36V	90W
	LPF-90-42	DC42V	90.3W
	LPF-90-48	DC48V	90.24W
	LPF-90-54	DC54V	90.18W

HLG-40H- シリーズ　＜PSE＞

モデル	品　番	出力電圧	最大出力
ブランクタイプ IP67	HLG-40H-12	DC12V	39.96W
	HLG-40H-15	DC15V	40.05W
	HLG-40H-20	DC20V	40W
	HLG-40H-24	DC24V	40.08W
	HLG-40H-30	DC30V	40.2W
	HLG-40H-36	DC36V	40.32W
	HLG-40H-42	DC42V	40.32W
	HLG-40H-48	DC48V	40.32W
	HLG-40H-54	DC54V	40.5W

Aタイプ (出力電圧、電流調整機能付) IP65	HLG-40H-12A	DC12V	39.96W
	HLG-40H-15A	DC15V	40.05W
	HLG-40H-20A	DC20V	40W
	HLG-40H-24A	DC24V	40.08W
	HLG-40H-30A	DC30V	40.2W
	HLG-40H-36A	DC36V	40.32W
	HLG-40H-42A	DC42V	40.32W
	HLG-40H-48A	DC48V	40.32W
	HLG-40H-54A	DC54V	40.5W

HLG-60H- シリーズ　＜PSE＞

モデル	品　番	出力電圧	最大出力
ブランクタイプ IP67	HLG-60H-15	DC15V	60W
	HLG-60H-20	DC20V	60W
	HLG-60H-24	DC24V	60W
	HLG-60H-30	DC30V	60W
	HLG-60H-36	DC36V	61.2W
	HLG-60H-42	DC42V	60.9W
	HLG-60H-48	DC48V	62.4W
	HLG-60H-54	DC54V	62.1W

Aタイプ (出力電圧、電流調整機能付) IP65	HLG-60H-15A	DC15V	60W
	HLG-60H-20A	DC20V	60W
	HLG-60H-24A	DC24V	60W
	HLG-60H-30A	DC30V	60W
	HLG-60H-36A	DC36V	61.2W
	HLG-60H-42A	DC42V	60.9W
	HLG-60H-48A	DC48V	62.4W
	HLG-60H-54A	DC54V	62.1W

HLG-80H- シリーズ　＜PSE＞

モデル	品　番	出力電圧	最大出力
ブランクタイプ IP67	HLG-80H-12	DC12V	60W
	HLG-80H-15	DC15V	75W
	HLG-80H-20	DC20V	80W
	HLG-80H-24	DC24V	81.6W
	HLG-80H-30	DC30V	81W
	HLG-80H-36	DC36V	82.8W
	HLG-80H-42	DC42V	81.9W
	HLG-80H-48	DC48V	81.6W
	HLG-80H-54	DC54V	81W

Aタイプ (出力電圧、電流調整機能付) IP65	HLG-80H-12A	DC12V	60W
	HLG-80H-15A	DC15V	75W
	HLG-80H-20A	DC20V	80W
	HLG-80H-24A	DC24V	81.6W
	HLG-80H-30A	DC30V	81W
	HLG-80H-36A	DC36V	82.8W
	HLG-80H-42A	DC42V	81.9W
	HLG-80H-48A	DC48V	81.6W
	HLG-80H-54A	DC54V	81W

HLG-100H- シリーズ　＜PSE＞

モデル	品　番	出力電圧	最大出力
ブランクタイプ IP67	HLG-100H-20	DC20V	96W
	HLG-100H-24	DC24V	96W
	HLG-100H-30	DC30V	96W
	HLG-100H-36	DC36V	95.4W
	HLG-100H-42	DC42V	95.76W
	HLG-100H-48	DC48V	96W
	HLG-100H-54	DC54V	95.58W

Aタイプ (出力電圧、電流調整機能付) IP65	HLG-100H-20A	DC20V	96W
	HLG-100H-24A	DC24V	96W
	HLG-100H-30A	DC30V	96W
	HLG-100H-36A	DC36V	95.4W
	HLG-100H-42A	DC42V	95.76W
	HLG-100H-48A	DC48V	96W
	HLG-100H-54A	DC54V	95.58W

HLG-120H- シリーズ　＜PSE＞

モデル	品　番	出力電圧	最大出力
ブランクタイプ IP67	HLG-120H-12	DC12V	120W
	HLG-120H-15	DC15V	120W
	HLG-120H-20	DC20V	120W
	HLG-120H-24	DC24V	120W
	HLG-120H-30	DC30V	120W
	HLG-120H-36	DC36V	122.4W
	HLG-120H-42	DC42V	121.8W
	HLG-120H-48	DC48V	120W
	HLG-120H-54	DC54V	124.2W

Aタイプ (出力電圧、電流調整機能付) IP65	HLG-120H-12A	DC12V	120W
	HLG-120H-15A	DC15V	120W
	HLG-120H-20A	DC20V	120W
	HLG-120H-24A	DC24V	120W
	HLG-120H-30A	DC30V	120W
	HLG-120H-36A	DC36V	122.4W
	HLG-120H-42A	DC42V	121.8W
	HLG-120H-48A	DC48V	120W
	HLG-120H-54A	DC54V	124.2W

HLG-150H- シリーズ　＜PSE＞

モデル	品　番	出力電圧	最大出力
ブランクタイプ IP67	HLG-150H-12	DC12V	150W
	HLG-150H-15	DC15V	150W
	HLG-150H-20	DC20V	150W
	HLG-150H-24	DC24V	151.2W
	HLG-150H-30	DC30V	150W
	HLG-150H-36	DC36V	151.2W
	HLG-150H-42	DC42V	151.2W
	HLG-150H-48	DC48V	153.6W
	HLG-150H-54	DC54V	151.2W

Aタイプ (出力電圧、電流調整機能付) IP65	HLG-150H-12A	DC12V	150W
	HLG-150H-15A	DC15V	150W
	HLG-150H-20A	DC20V	150W
	HLG-150H-24A	DC24V	151.2W
	HLG-150H-30A	DC30V	150W
	HLG-150H-36A	DC36V	151.2W
	HLG-150H-42A	DC42V	151.2W
	HLG-150H-48A	DC48V	153.6W
	HLG-150H-54A	DC54V	151.2W

HLG-185H- シリーズ　＜PSE＞

モデル	品　番	出力電圧	最大出力
ブランクタイプ IP67	HLG-185H-12	DC12V	156W
	HLG-185H-15	DC15V	172.5W
	HLG-185H-20	DC20V	186W
	HLG-185H-24	DC24V	187.2W
	HLG-185H-30	DC30V	186W
	HLG-185H-36	DC36V	1187.2W
	HLG-185H-42	DC42V	184.8W
	HLG-185H-48	DC48V	187.2W
	HLG-185H-54	DC54V	186.3W

Aタイプ (出力電圧、電流調整機能付) IP65	HLG-185H-12A	DC12V	156W
	HLG-185H-15A	DC15V	172.5W
	HLG-185H-20A	DC20V	186W
	HLG-185H-24A	DC24V	187.2W
	HLG-185H-30A	DC30V	186W
	HLG-185H-36A	DC36V	187.2W
	HLG-185H-42A	DC42V	184.8W
	HLG-185H-48A	DC48V	187.2W
	HLG-185H-54A	DC54V	186.3W

HLG-240H- シリーズ　＜PSE＞

モデル	品　番	出力電圧	最大出力
ブランクタイプ IP67	HLG-240H-12	DC12V	192W
	HLG-240H-15	DC15V	225W
	HLG-240H-20	DC20V	240W
	HLG-240H-24	DC24V	240W
	HLG-240H-30	DC30V	240W
	HLG-240H-36	DC36V	241.2W
	HLG-240H-42	DC42V	240.24W
	HLG-240H-48	DC48V	240W
	HLG-240H-54	DC54V	240.3W

Aタイプ (出力電圧、電流調整機能付) IP65	HLG-240H-12A	DC12V	192W
	HLG-240H-15A	DC15V	225W
	HLG-240H-20A	DC20V	240W
	HLG-240H-24A	DC24V	240W
	HLG-240H-30A	DC30V	240W
	HLG-240H-36A	DC36V	241.2W
	HLG-240H-42A	DC42V	240.24W
	HLG-240H-48A	DC48V	240W
	HLG-240H-54A	DC54V	240.3W

HLG-320H- シリーズ　＜PSE＞

モデル	品　番	出力電圧	最大出力
ブランクタイプ IP67	HLG-320H-12	DC12V	264W
	HLG-320H-15	DC15V	285W
	HLG-320H-20	DC20V	300W
	HLG-320H-24	DC24V	320.16W
	HLG-320H-30	DC30V	321W
	HLG-320H-36	DC36V	320.4W
	HLG-320H-42	DC42V	321.3W
	HLG-320H-48	DC48V	321.6W
	HLG-320H-54	DC54V	321.3W

Aタイプ (出力電圧、電流調整機能付) IP65	HLG-320H-12A	DC12V	264W
	HLG-320H-15A	DC15V	285W
	HLG-320H-20A	DC20V	300W
	HLG-320H-24A	DC24V	320.16W
	HLG-320H-30A	DC30V	321W
	HLG-320H-36A	DC36V	320.4W
	HLG-320H-42A	DC42V	321.3W
	HLG-320H-48A	DC48V	321.6W
	HLG-320H-54A	DC54V	321.3W

HLG-600H- シリーズ　＜PSE＞

モデル

品　番

出力電圧

最大出力

ブランクタイプ IP67	HLG-600H-12	DC12V	480W
	HLG-600H-15	DC15V	540W
	HLG-600H-20	DC20V	560W
	HLG-600H-24	DC24V	600W
	HLG-600H-30	DC30V	600W
	HLG-600H-36	DC36V	601.2W
	HLG-600H-42	DC42V	600.6W
	HLG-600H-48	DC48V	600W
	HLG-600H-54	DC54V	604.8W

Aタイプ (出力電圧、電流調整機能付) IP65	HLG-600H-12A	DC12V	480W
	HLG-600H-15A	DC15V	540W
	HLG-600H-20A	DC20V	560W
	HLG-600H-24A	DC24V	600W
	HLG-600H-30A	DC30V	600W
	HLG-600H-36A	DC36V	601.2W
	HLG-600H-42A	DC42V	600.6W
	HLG-600H-48A	DC48V	600W
	HLG-600H-54A	DC54V	604.8W

MEAN WELL社製スイッチング電源｜HLG-40H-12/HLG-40H-24/A/シリーズ販売｜TAKU ks' タクケイズ

商品紹介

HLG-40H-12,HLG-40H-24 /□□ MEAN WELL｜LED照明用スイッチング電源 PSE｜
