屋外用UV-LED投光器 「安全安心の国内設計・国内製造・カスタム対応」

Fukui made

●屋内外用防塵防水型 UV-LED投光器（照明器具・照射器）BL-UVシリーズでは、標準仕様365nm（375nm・385nm・395nm・405nm別注対応）が選択可能です。また、特殊レンズの採用で、広角から狭角の紫外線照射範囲の選択が可能で小規模から大規模でのライティングが出来ます。ご用途に応じたカスタムオーダーのUV-LED投光器・UV-LED照明器具・紫外線LEDライト、照射器としても活躍します。BL-UVシリーズは日本国内での設計・製造を行っており、電気用品安全法（PSE）に対応しており公共施設や商業施設、テーマパーク、アミューズメントパーク、工場や試験場、研究機関などにおいても安全・安心してお使いいただけます。
●紫外線LED（UVA）の用途としては、紫外線硬化、FRPなどUV硬化樹脂、文書や紙幣の検査、光触媒を利用する空気清浄、蛍光深傷試験、捕虫、果物の選別、蛍光体励起、油漏れ･油付着検査、汚れ付着検査、研究開発用途、紫外線発光材によるRGB発光塗料（ルミライトカラーなど）を使ったトリックアートやオブジェ、蓄光材や発光石の励起用などに使用されています。
規格の照射角以外においても、各レンズの組合せにより最適な配光が可能です。
●演出照明や照度調整のプログラム再生としてDMXコントロールも対応可能です。別途ご相談ください。
型式:BL80-UV8,BL80-UV20,BL80-UV70
評価用デモ機の貸出しをしております。お問合せください。




BL-UVシリーズの特徴

ラインナップが豊富で、水銀灯100W相当〜400W相当のUV-LED器具をご用意してます。
常時点灯だけでなく、DMX制御により出力を任意にコントロールする事も可能です。
屋外仕様なので場所を問わず幅広く使用する事が可能です。
ピーク波長365nm(UV-A)の高出力UV-LEDを採用しており、人体に悪影響を与える紫外線B波・C波の発生がなく、発光塗料や蓄光材を鮮やかに光らせます。紫外線蛍光体などの励起光源として最適です。


DMX仕様について

DMX512は国際的な規格に基づく通信方式で、主に舞台照明や演出機器の制御に使われています。
BLシリーズのDMX対応品では外部コントローラにより紫外線出力を0から100％まで遠隔制御できます。
DMX512対応機器はDMX入力とDMX出力両方の端子を搭載しています。
デイジーチェーン（数珠繋ぎ）方式で接続し、複数の機器が最小のケーブルで接続できるので取扱いも容易です。
なお、外部コントローラや接続ケーブルはお客様にてご準備ください。


UVAの安全性について

太陽光に含まれる紫外線は波長によりUV-A（波長 315-380 nm）、UV-B（波長 280-315 nm）、UV-C（波長 200-280 nm）と3つに分類されます。
皮膚や目など人体に悪影響を与えるといわれているのはUV-B、UV-Cであり、BLシリーズのピーク波長は365nmなので安全なUV-Aとなります。
しかし、LED光源を直視したり直接皮膚にあてると紫外線により目を傷めたり皮膚の炎症を起こす原因にもなりますので注意が必要です。




BL-UVシリーズ  【屋内外用UV-LED投光器】

シリーズ名	モデル名	照射角	ピーク波長	紫外線 放射束	標準モデル 屋内屋外	調光モデル 屋内屋外	DMXモデル 屋内屋外
■BL120-UV-シリーズ （電源別置型）	BL120-UV10-A6	10°	365±5nm	5,000mW	〇	-	-
	BL120-UV25-A6	25°	365±5nm	5,000mW	〇	-	-
	BL120-UV65-A6	65°	365±5nm	5,000mW	〇	-	-
	BL120-UV120-A6	120°	365±5nm	5,000mW	〇	-	-
■BL120-UV-DIMシリーズ （電源･調光器別置型）	BL120-UV10-A6-DIM	10°	365±5nm	5,000mW	-	○	-
	BL120-UV25-A6-DIM	25°	365±5nm	5,000mW	-	○	-
	BL120-UV65-A6-DIM	65°	365±5nm	5,000mW	-	○	-
	BL120-UV120-A6-DIM	120°	365±5nm	5,000mW	-	○	-
■BL120-UV-DMXシリーズ （電源･DMX-PWM変換器別置型）	BL120-UV10-A6-DMX	10°	365±5nm	5,000mW	-	-	〇
	BL120-UV25-A6-DMX	25°	365±5nm	5,000mW	-	-	〇
	BL120-UV65-A6-DMX	65°	365±5nm	5,000mW	-	-	〇
	BL120-UV120-A6-DMX	120°	365±5nm	5,000mW	-	-	〇
■BL240-UVシリーズ	BL240-UV10-A6	10°	365±5nm	11,000mW	〇	-	-
	BL240-UV25-A6	25°	365±5nm	11,000mW	〇	-	-
	BL240-UV65-A6	65°	365±5nm	11,000mW	〇	-	-
	BL240-UV120-A6	120°	365±5nm	11,000mW	〇	-	-
■BL240-UV-DIMシリーズ  （ボリューム調光モデル）	BL240-UV10-A6-DIM	10°	365±5nm	11,000mW	-	〇	-
	BL240-UV25-A6-DIM	25°	365±5nm	11,000mW	-	〇	-
	BL240-UV65-A6-DIM	65°	365±5nm	11,000mW	-	〇	-
	BL240-UV120-A6-DIM	120°	365±5nm	11,000mW	-	〇	-
■BL240-UV-DMXシリーズ	BL240-UV10-A6-DMX	10°	365±5nm	11,000mW	-	-	〇
	BL240-UV25-A6-DMX	25°	365±5nm	11,000mW	-	-	〇
	BL240-UV65-A6-DMX	65°	365±5nm	11,000mW	-	-	〇
	BL240-UV120-A6-DMX	120°	365±5nm	11,000mW	-	-	〇
■BL350-UVシリーズ	BL350-UV10-A6	10°	365±5nm	23,000mW	〇	-	-
	BL350-UV25-A6	25°	365±5nm	23,000mW	〇	-	-
	BL350-UV65-A6	65°	365±5nm	23,000mW	〇	-	-
	BL350-UV120-A6	120°	365±5nm	23,000mW	〇	-	-
■BL350-UV-DIMシリーズ  （ボリューム調光モデル）	BL350-UV10-A6-DIM	10°	365±5nm	23,000mW	-	〇	-
	BL350-UV25-A6-DIM	25°	365±5nm	23,000mW	-	〇	-
	BL350-UV65-A6-DIM	65°	365±5nm	23,000mW	-	〇	-
	BL350-UV120-A6-DIM	120°	365±5nm	23,000mW	-	〇	-
■BL350-UV-DMXシリーズ	BL350-UV10-A6-DMX	10°	365±5nm	23,000mW	-	-	〇
	BL350-UV25-A6-DMX	25°	365±5nm	23,000mW	-	-	〇
	BL350-UV65-A6-DMX	65°	365±5nm	23,000mW	-	-	〇
	BL350-UV120-A6-DMX	120°	365±5nm	23,000mW	-	-	〇

※製品は全て受注生産となっております。納期は別途お問合せください。
※照射角は目安となります。紫外線強度分布図を参照ください。
※BL120-UV-シリーズ、BL120-UV-DIMシリーズ及びBL120-UV-DMXシリーズは、
　灯具と電源ユニット、調光器、DMX-PWM変換機が別置仕様になります。
※オプション：落下防止ワイヤー、口出し線延長、口出し線AC100V用コンセント仕様、
　口出し線 防水中間スイッチ取付、他







■紫外線強度分布図



■BL120-UV10-A6（狭角配光）		■BL120-UV25-A6（中角配光）

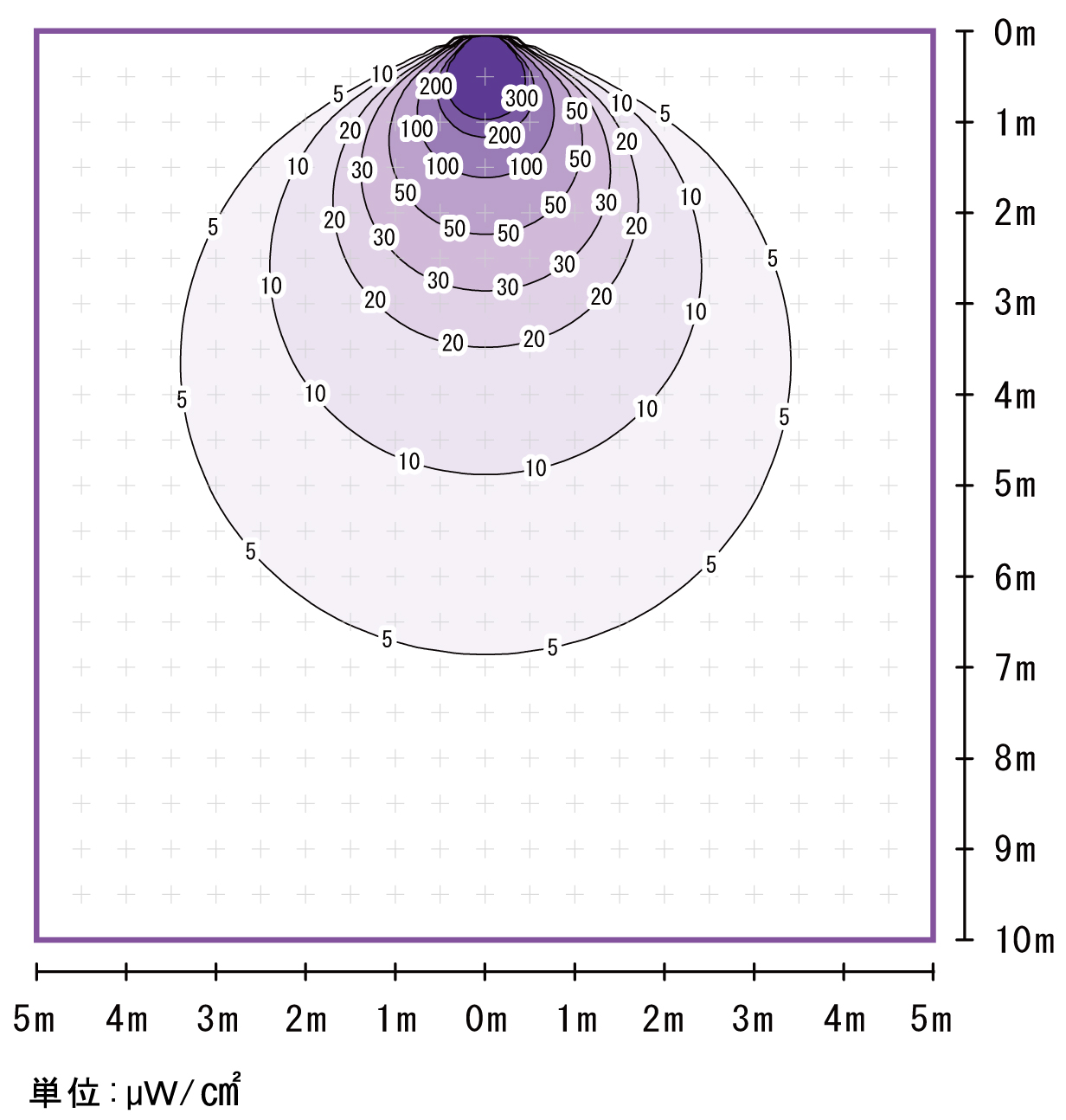

■BL120-UV65-A6（広角配光）		■BL120-UV120-A6（広角配光）



■外形図



BL120-UV-DIMシリーズ （調光仕様）

カスタムオーダー対応

Made In Japan









BL120-UV-DMXシリーズ

カスタムオーダー対応

Made In Japan
