定電流 DC350mA/700mA |
TYGA 3D BAR ( タイガ3Dバー ) メーカー:ファーストシステム |
■両面看板用 ナロー配光サイドレンズモジュールバー
■定電流 DC350/700mA仕様
■照射距離 = 片側配光600mm程度
■推奨看板厚 = 100mm〜200mm
■専用コネクタによる簡単施工(オプション)

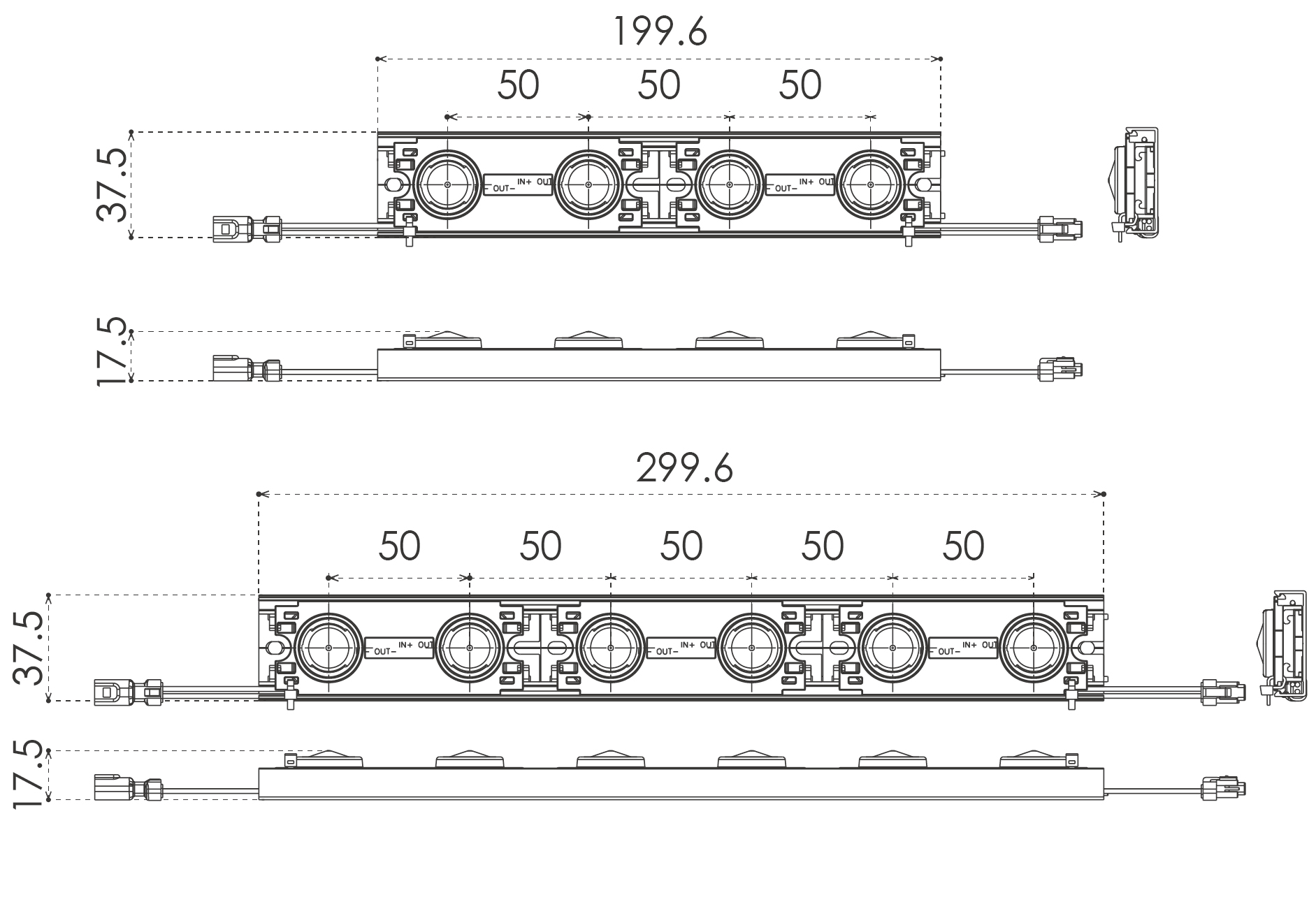

【外形寸法】
【TYGA 3D BAR 仕様】
発光色 | 昼光色 | |
6500K | ||
型 番 | F-TY3C-7020-8D | F-TY3C-7030-8D |
外形寸法 | W199.6×H37.5×D17.5mm (突起部含まず) |
W299.6×H37.5×D17.5mm (突起部含まず) |
重 量 | 96g | 141g |
定 格 | 定電流DC350mA/700mA | 定電流DC350mA/700mA |
消費電力 | 350mA:4.0W 700mA:8.0W |
350mA:6.0W 700mA:12.0W |
演色評価数 | Ra80 | |
使用温度範囲 | -20℃〜50℃ | |
環境仕様 | 防沫形 | |
設計寿命 | 40,000時間 | |
備 考 | 器具内専用品 | |
梱包数量 | 1本 |
【電源接続数量】
定 格 | 電源品番 | F-TY3C-7020-8D | F-TY3C-7030-8D |
定電流 350mA |
K68-018C035-401 | 2本〜4本 (6灯〜16灯) |
1本〜2本 (6灯〜16灯) |
Fβ05-350-60NF | 2本〜5本 (8灯〜21灯) |
2本〜3本 (8灯〜21灯) |
|
FEL1-350-125N | 5本〜10本 (20灯〜43灯) |
4本〜7本 (20灯〜43灯) |
|
定電流 700mA |
ELC12-18-R70/SFS | 1本 (2灯〜6灯) |
1本 (2灯〜6灯) |
FK68-027C070-301 | 2本〜3本 (5灯〜12灯) |
1本〜2本 (5灯〜12灯) |
|
Fβ1-700-65NF | 3本〜5本 (11灯〜21灯) |
2本〜3本 (11灯〜21灯) |
|
Fβ2-700-130NF | 6本〜10本 (22灯〜43灯) |
4本〜7本 (22灯〜43灯) |
|
FTE4-700-210NF | 12本〜17本 (46灯〜70灯) |
8本〜11本 (46灯〜70灯) |
【オプション】
TYGA 3D BAR専用 電源ハーネス | TYGA 3D BAR専用 末端ハーネス | TYGA 3D BAR専用 延長ハーネス | |||
![]() |
![]() |
![]() |
|||
製品型番 | F-TY35-AP06 | 製品型番 | F-TY35-AP07 | 製品型番 | F-TY35-AP08 |
外形寸法 | 電線長160mm | 外形寸法 | 電線長60mm | 外形寸法 | 電線長1000mm |
重 量 | 3g | 重 量 | 2g | 重 量 | 20g |
ファーストシステム社 製品一覧
名 称 | 製品型番 | 外形寸法(mm) | 重量 g | ピッチmm | 定格 | 消費電力(W) | 発光色 | 色温度(K) | 特注 | Ra | ||
W | H | D |
TAIKOO 4B | F-TA7C-700 | 7D-4B | 45.3 | 27.0 | 10.2 | 14 | 450 | DC350mA DC700mA | 350mA:1.0 700mA:2.0 |
昼光色 | 6500 | 70 | |
7K-B | 42.4 | 27.0 | 10.8 | 15 | 高色温度 | 8300 | |||||||
8N-B | 昼白色 | 5000 | 80 | ||||||||||
8W-B | 白色 | 4000 | |||||||||||
8WW-B | 温白色 | 3500 | |||||||||||
8L30-B | 電球色 | 3000 | |||||||||||
8L27-B | 2700 | ||||||||||||
F-TA7C-350 | R-B | DC350mA | 350mA:1.0 | 赤色 | - | - |
TAIKOO 4C | F-TA76-700 | 7D-C | 42.4 | 27.0 | 10.8 | 15 | 450 | DC350mA DC700mA | 350mA:1.0 700mA:2.0 |
昼光色 | 6500 | 70 |
TAIKOO PLUS | F-TP16-700 | 7D | 67 | 48.0 | 11.0 | 40 | 800 | DC700mA | 700mA:6.0 | 昼光色 | 6500 | 70 |
TYGA 3D BAR | F-TY3C | 7030-8D | 299.6 | 37.5 | 17.5 | 141 | - | DC350mA DC700mA | 350mA:6.0 700mA:12.0 |
昼光色 | 6500 | 80 | |
7020-8D | 199.6 | 96 | 350mA:4.0 700mA:8.0 |
TYGA 3D | FJ-TY3CD-700 | 8D-A | 99.6 | 27.0 | 16.3 | 24.5 | 150 | DC350mA DC700mA | 350mA:2.0 700mA:4.0 |
昼光色 | 6500 | 80 |
TYGA 4S | F-TY42-700 | 7D | 45.3 | 27.0 | 16.0 | 16 | 450 | DC350mA DC700mA | 350mA:1.0 700mA:2.0 |
昼光色 | 6500 | 70 |
TAIKOO 5M-24 | F-TA9G-24 | 8D | 75.0 | 24.9 | 11.0 | 20 | 350 | DC24V | 2.3 | 昼光色 | 6500 | 80 | |
8L27 | 電球色 | 2700 |
TAIKOO 5-24 | F-TA7G-24 | 8D | 75.0 | 24.9 | 11.0 | 13 | 300 | DC24V | 0.8 | 昼光色 | 6500 | 80 | |
8L27 | 電球色 | 2700 |
TAIKOO mini-24 | F-TM1G-24 | 8K | 40.2 | 21.6 | 10.6 | 9 | 150 | DC24V | 0.5 | 高色温度 | 7000以上 | ● | 80 |
8D | 昼光色 | 6500 | |||||||||||
8N | 昼白色 | 5000 | |||||||||||
8W | 白色 | 4000 | |||||||||||
8WW | 温白色 | 3500 | |||||||||||
8L30 | 電球色 | 3000 | |||||||||||
8L27 | 2700 |
TAIKOO zero-24 | F-TZ1G-24 | 8D | 40.2 | 21.6 | 10.6 | 9 | 120 | DC24V | 0.4 | 昼光色 | 6500 | 80 |
TAIKOO nano-24 | F-TN1G-24 | 8D | 27.0 | 14.8 | 8.5 | 5 | 150 | DC24V | 0.5 | 昼光色 | 6500 | 80 |
SHELL 4S-24 | F-SE4GS-24 | 8D | 45.0 | 9.0 | 6.5 | 5 | 200 | DC24V | 0.7 | 昼光色 | 6500 | 80 |
SHELL nano-24 | F-SN1G-24 | 8D | 22.0 | 9.0 | 6.5 | 2.2 | 75 | DC24V | 0.4 | 昼光色 | 6500 | 80 | |
8N | 昼白色 | 5000 | |||||||||||
8W | 白色 | 4000 | |||||||||||
8L30 | 電球色 | 3000 | |||||||||||
8L27 | 2700 |
DELICIA FLEX | VFP1000-G3P | 865-10 | 10020 | 12.0 | 5.5 | 100 | 30 | DC24V | 9.6 | 昼光色 | 6500 | 80 | |
850-10 | 昼白色 | 5000 | |||||||||||
840-10 | 白色 | 4000 | |||||||||||
830-10 | 電球色 | 3000 | |||||||||||
827-10 | 2700 | ||||||||||||
822-10 | 2200 |
TAIKOO miniA | F-TM1A-12 | 7K-A | 40.2 | 21.6 | 10.0 | 22 3pcs |
150 | DC12V | 1.8 3pcs |
高色温度 | 8000 | ● | 70 |
7D-A | 昼光色 | 6500 | ● | ||||||||||
8L-A | 電球色 | 2700 | ● | 80 |
SHELL nano-12 | F-SN1H-12 | R | 22.0 | 9.0 | 6.5 | 2.2 | 75 | DC12V | 0.4 | 赤色 | - | - | |
G | 緑色 | - | |||||||||||
B | 青色 | - |
TAIKOO 100-3 | F-TH3J-100 | 8K-2 | 75.0 | 24.9 | 11.0 | 20.0 | 400 | AC100V | 2.35 | 高色温度 | 7600 | ● | 80 |
8D-2 | 昼光色 | 6500 | |||||||||||
8N-2 | 昼白色 | 5000 | |||||||||||
8W-2 | 白色 | 4000 | |||||||||||
8L30-2 | 電球色 | 3000 | |||||||||||
8L27-2 | 2700 |
TAIKOO mini100 | F-TM1J-100 | 8K | 42.0 | 28.0 | 11.0 | 24 2pcs |
150 | AC100V | 1.3 2pcs |
高色温度 | 7600 | ● | 80 |
8D | 昼光色 | 6500 | |||||||||||
8N | 昼白色 | 5000 | |||||||||||
8W | 白色 | 4000 | |||||||||||
8L30 | 電球色 | 3000 | |||||||||||
8L27 | 2700 |
SHELL 5-100 | F-SE5J-100 | 8D-1 | 75.0 | 24.9 | 7.9 | 15 | 160 | AC100V | 0.66 | 昼光色 | 6500 | 80 | |
8L27-1 | 電球色 | 2700 |
DELICIA TUBE 1 | F-DT1E-35060 | 8K | 580.0 | φ32 | - | 160 | - | AC100V AC200V (ホルダー) |
7.5 | 高色温度 | 7600 | 80 | |
8D | 昼光色 | 6500 | |||||||||||
F-DT1E-35090 | 8K | 830.0 | 230 | 11.3 | 高色温度 | 7600 | ● | ||||||
8D | 昼光色 | 6500 | |||||||||||
F-DT1E-35120 | 8K | 1198.0 | 325 | 15.0 | 高色温度 | 7600 | |||||||
8D | 昼光色 | 6500 |
DELICIA TUBE 2 | F-DT2E-70060 | 8K | 580.0 | φ32 | - | 235 | - | AC100V AC200V (ホルダー) |
13.0 | 高色温度 | 7600 | ● | 80 |
8D | 昼光色 | 6500 | |||||||||||
F-DT2E-70090 | 8K | 830.0 | 265 | 19.5 | 高色温度 | 7600 | ● | ||||||
8D | 昼光色 | 6500 | |||||||||||
F-DT2E-70120 | 8K | 1198.0 | 475 | 26.0 | 高色温度 | 7600 | ● | ||||||
8D | 昼光色 | 6500 |
NILE 4 | F-NI4E | 70120-8D | 1196 | 39 | 127 | 2.9kg | - | AC100V AC200V |
15.5 | 昼光色 | 6500 | 80 | |
70180-8D | 1796 | 4.1kg | 22.3 |
LAIKA 2 | F-LA2-100 | 8D-A | 103.4 | 31.0 | 10.8 | 42 | - | AC100V | 1.8 | 昼光色 | 5600 | ● | 80 |
8L-A | 電球色 | 2700 |
LINE BAR | F-LB11-12 | 8D | 450 | 5.0 | 1.75 | 8 | - | DC12V | 4.8 | 昼光色 | 6500 | 80 | |
8N | 昼白色 | 5000 |
※DELICIA FLEXの重量及び消費電力は、1.02m当りの平均値データです。
