SRC電源：SRCエコスマート電源：SRC LED用電源：LED用スリム電源：SRC防滴電源：LED電源エコスマート：LED防水電源:SRC電源エコスマート販売-TAKU ks
SRC社製スイッチング電源エコスマートは、LED照明用の防塵防滴スイッチング電源として25.4mm角のスリムな形状でさまざまな用途に対応します。EMI 新規制 "CISPR15" に適合した低ノイズのLED 照明用電源です。サイン照明や幅広い用途でのLED照明などにおいてもスムーズにフィットし、電源による影やムラなどの影響を軽減します。
| モ デ ル |
|
型 式 |
定格入力電流/容量 |
定格出力電圧 |
定格出力電流 |
定格出力電力 |
外形寸法 （mm） |
|
ES1230B
|
0.58〜0.30A
58〜72VA |
DC12 ± 0.5V
|
2.5A
|
30W
|
25.4×25.4×340 |
|
ES1260B
|
1.09〜0.57A
109〜137VA |
5.0A
|
60W
|
25.4×25.4×570 | |
|
ES2430B
|
0.58〜0.30A 58〜72VA |
DC24 ± 1.0V
|
1.25A
|
30W
|
25.4×25.4×340 |
|
ES2460B
|
1.09〜0.57A 109〜137VA |
2.5A
|
60W
|
25.4×25.4×570 |

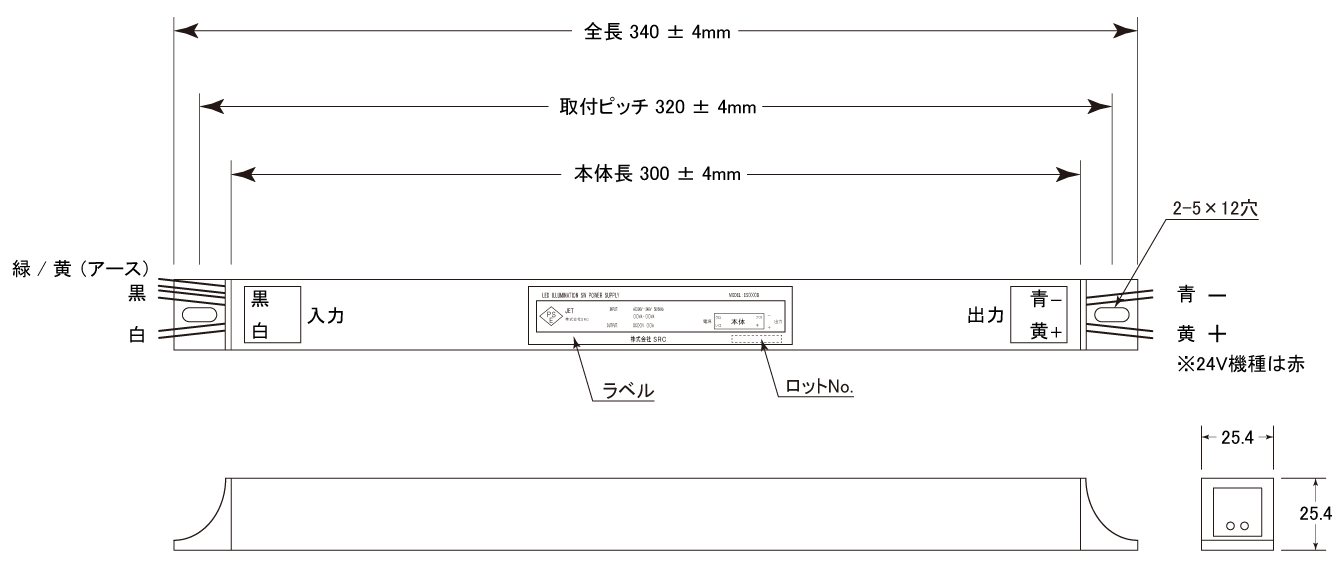

| 外形図 ES1230B / ES2430B |

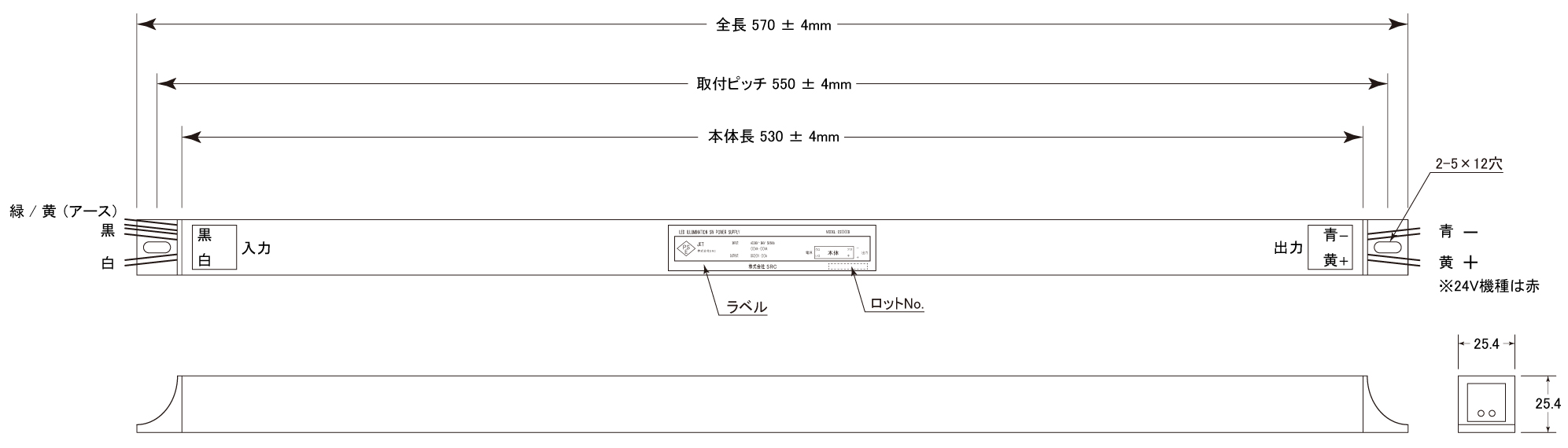

| 外形図 ES1260B / ES2460B |
| 共 通 項 目 |
| 電源電圧範囲 | AC100~240V±10% 50 / 60Hz |
| 出力リップル電圧 | 0.1Vpp typ |
| 防塵防水階級 | IP64(防塵防滴) |
| 力率 | 低力率 |
| 出力制御形式 | 定電圧 |
| 保護機能 | 過電流制限 / 過熱保護(自動復帰)・過電圧保護(不可逆保護※2) |
| 突入電流抑制機能有 | サージプロテクト素子(相間のみ)内蔵 |
| 質量 | 30W 型 260g / 60W 型 410~420g |
| 効率 | 80%以上(定格出力時) |
| RoHS | RoHS2.0 対応 |
| PSE | 特定電気用品「直流電源装置」認証取得済 |
※2 不可逆保護:保護が働いた場合、復帰はできなくなることをいいます。
